Descriere
Procesorul H2 reprezintă cea mai recentă generație de splicer (procesor de îmbinare) pentru pereți video dezvoltat de NovaStar. Acesta este special conceput pentru ecrane LED cu pitch fin, oferind o calitate excelentă a imaginii și fiind capabil să funcționeze fie ca un procesor de îmbinare care integrează atât prelucrarea cât și controlul video, fie ca un procesor pur de îmbinare.
Designul modular al H2 permite configurarea flexibilă și schimbarea rapidă a modulelor de intrare și ieșire, fără a necesita oprirea dispozitivului. Dispozitivul utilizează o arhitectură hardware FPGA puternică, asigurând o performanță stabilă și eficientă. Cu o gamă largă de conectori standard din industrie, cum ar fi HDMI, DVI, DP, VGA, CVBS, SDI și IP, H2 acceptă intrări video de înaltă rezoluție și procesare 10-bit, precum și capacități de intrare și ieșire 4K.

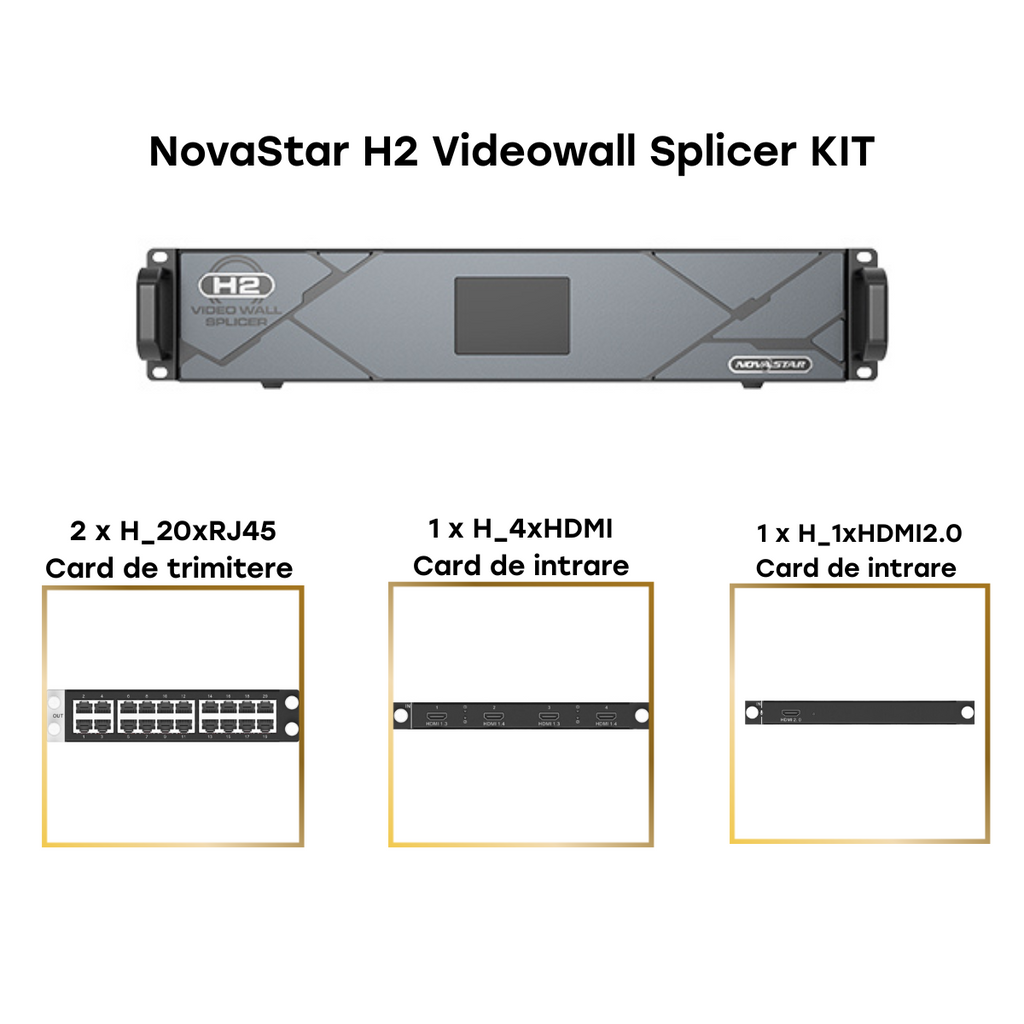

Acesta este un kit format din procesor H2 + 2 x Sending Card H_20xRJ45 + 1 x
H_4xHDMI input card + 1 x H_1xHDMI2.0 Input Card:
Card de ieșire pentru controlerele din seria H.
Cardul de ieșire poate gestiona până la 13 milioane de pixeli (lățime/înălțime max.: 10752 pixeli).
20x ieșiri RJ45 Gigabit Ethernet:
La o adâncime de culoare de 8 biți: 650.000 de pixeli per port
La o adâncime de culoare de 10 biți: 320.000 de pixeli per port
Capacitate de backup la cald
Informații suplimentare
Greutate 8 kg
Dimensiune 59 × 31 × 21 cm
Număr DEEE
DE 501 113 91

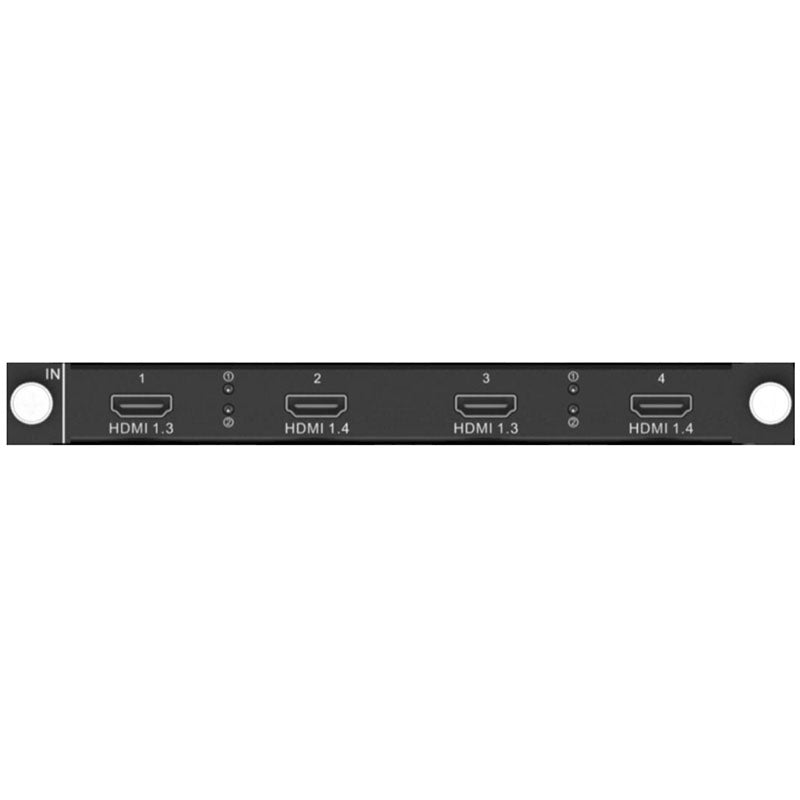

Placă de intrare video pentru controlerele din seria H.
Intrare HDMI 1.3:
2x HDMI 1.3:
Rezoluție acceptată per intrare: min. 800×600@60Hz, max. 2048×1152@60Hz
EDID personalizate: max. Lățime: 2560 pixeli (2560×972@60Hz), max. Înălțime: 2560 pixeli (884×2560@60Hz)
Compatibil HDCP 1.4
2x HDMI 1.4:
Rezoluție acceptată per intrare: Min.: 800×600@60Hz, Max.: 2048×1152@60Hz
Vamă-EDID: Max. Lățime: 2560 pixeli (2560×972@60Hz), max. Înălțime: 2560 pixeli (884×2560 la 60 Hz)
Compatibil HDCP 1.4
Intrare HDMI 1.4:
Porturile 2 și 4 sunt folosite ca intrare, porturile 1 și 3 nu sunt disponibile
Rezoluție acceptată per intrare: max. 3840×1080@60Hz
Personalizate-EDID-uri: Max. Latime: 4096 pixeli (4096×1124@60Hz), max. Înălțime: 4095 pixeli (1014×4095 la 60Hz)
Compatibil HDCP 1.4
Specificatii suplimentare:
Suportă surse video pe 10 biți
Fără suport pentru semnale întrețesute
Informații suplimentare:
Greutate 8 kg
Dimensiune 59 × 31 × 21 cm
Număr DEEE
DE 501 113 91

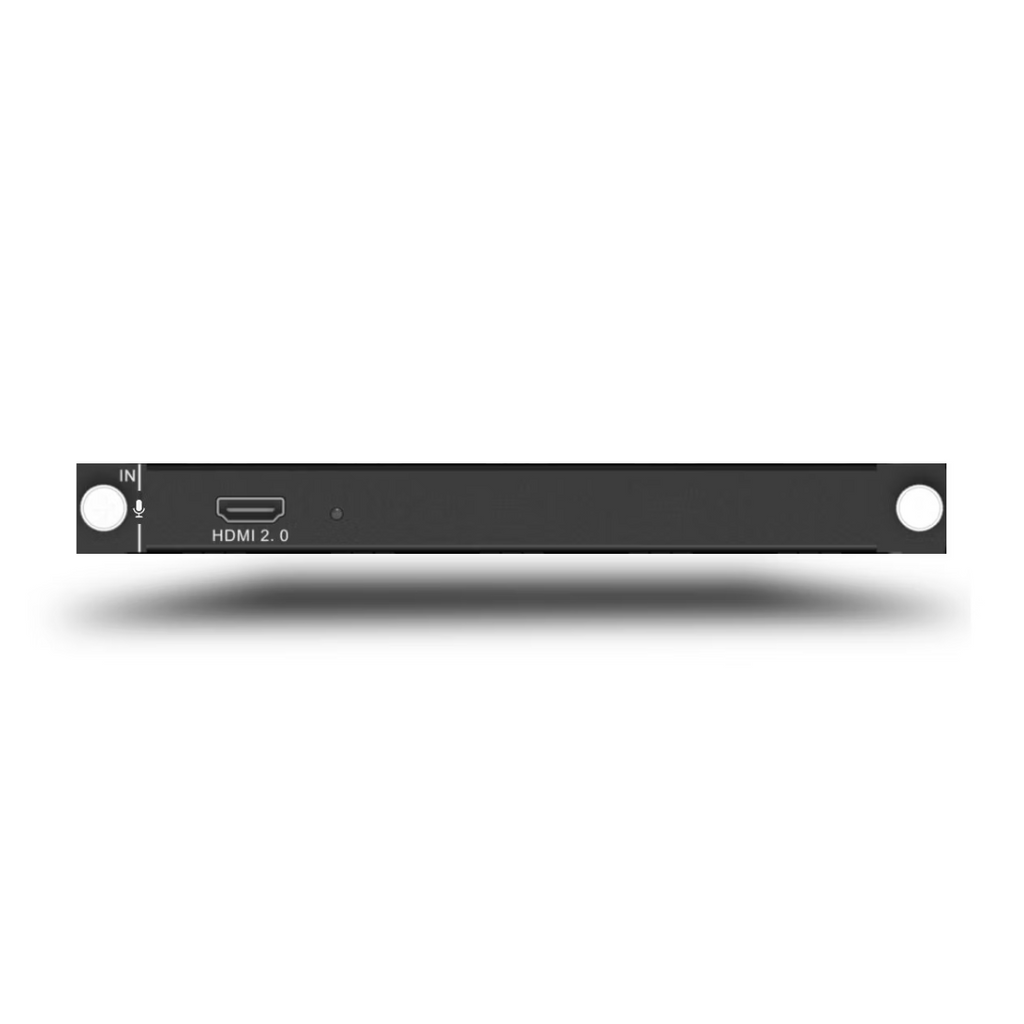

3. H_1xHDMI2.0 Card de intrare x 1 buc.
Placă de intrare video pentru controlerele din seria H.
compatibil cu HDMI 1.4 și HDMI 1.3
Max. Rezoluție: 8192 x 1080 la 60 Hz (forțată)
Suporta HDCP 2.2
EDID personalizate: max. Lățime 4092 pixeli (4092 x 2261 la 60 Hz) Max. Înălțime: 4095 pixeli (2188 x 4095 la 60 Hz)
Informații suplimentare
Greutate 8 kg
Dimensiune 59 × 31 × 21 cm
Număr DEEE
DE 501 113 91
Caracteristici cheie NovaStar H2 Videowall Splicer KIT:
-
Design modular și flexibilitate:
-
Trei tipuri de carduri de trimitere LED 4K :
- H_20xRJ45 : Suportă până la 13 milioane de pixeli .
- H_16xRJ45+2xfiber : Suportă până la 10,4 milioane de pixeli cu două porturi OPT care copiază ieșirile pe porturile Ethernet.
- H_4xfiber : Suportă până la 20,8 milioane de pixeli și oferă trei moduri de lucru: independent, copiere și backup.
-
Configurare multi-capacitate pe un singur slot de card :
- 4x 2K×1K@60Hz
- 2x 4K×1K@60Hz
- 1x 4K×2K@60Hz
-
Trei tipuri de carduri de trimitere LED 4K :
-
Gestionarea multi-ecran:
- Fiecare ecran poate avea propria rezoluție de ieșire.
- Sincronizare cadru : Asigură că toate ieșirile afișează imaginea în mod sincron, fără întârzieri sau fragmentări.
- Configurație ecran neregulat : Acceptă mozaicuri rectangulare neregulate fără limitări.
-
Funcționalități avansate de afișare:
- Straturi multiple : Un singur card suportă până la 16 straturi 2K, 8 straturi DL sau 4 straturi 4K.
- Text rulant HD : Personalizați conținutul textului rulant, inclusiv sloganuri sau mesaje de notificare.
- Până la 2.000 de presetări : Comutare între presetări în mai puțin de 60ms.
- Redare programată a listei de presetări : Ideal pentru monitorizare, expoziții și prezentări.
-
Procesare video avansată:
- HDR10 și HLG : Procesare video de înaltă calitate.
- Ajustare completă a culorilor : Ajustări pentru luminozitate, contrast, saturație, nuanță și Gamma, atât pentru sursele de intrare cât și pentru ecranul LED.
- Funcția 3D : Lucrând împreună cu emițătorul EMT200 de la NovaStar și ochelari 3D compatibili, H2 oferă o experiență vizuală tridimensională.
-
Control Web și monitorizare:
- Interfață Web : Control în timp real și colaborare multi-utilizator pe platforme Windows, Mac, iOS, Android sau Linux.
- Monitorizare intrări și ieșiri : Vizualizarea stării tuturor cardurilor de intrare și ieșire direct din browser.
- Actualizare firmware online : Permite actualizarea ușoară a hardware-ului de pe un PC.
-
Siguranță și fiabilitate:
- Auto-monitorizare și alarme : Monitorizează viteza de rotație a ventilatoarelor, temperatura modulelor și tensiunea, alertând utilizatorul în caz de defecțiuni.
- Design de backup : Include backup între dispozitive și între cardurile de trimitere LED 4K.
Aplicații tipice:
- Controlul energiei și al puterii
- Departamente judiciare și închisori
- Comandă militară
- Aplicații meteorologice și seismice
- Managementul întreprinderilor
- Expoziții și prezentări
- Producția și difuzarea radio-TV
- Cercetare și dezvoltare educațională
- Închirieri de scenă
Specificații fizice și de mediu:
- Dimensiuni : 482,6 mm × 529,8 mm × 88,1 mm
- Greutate netă : 11 kg
- Consum energetic : 210 W
- Temperatură de funcționare : 0°C până la 45°C
- Temperatură de depozitare : -10°C până la +60°C
- Umiditate : 0% RH până la 80% RH (necondensant)
Certificări:
- CE, UKCA, FCC, IC, CB, NOM, RCM, KC, CMIM
Ambalaj și accesorii incluse:
- Cablu de alimentare
- Cablu Ethernet RJ45
- Cablu de împământare
- Cablu HDMI
- Ghid rapid de utilizare
- Certificat de conformitate
- Manual de siguranță
- Scrisoare personalizată
Conectori de intrare:
- H_4xDVI : Suportă moduri de intrare single-link și dual-link, cu rezoluție maximă de 2048×1152@60Hz .
- H_4xHDMI : Suportă intrări 10-bit, cu rezoluție maximă de 3840×1080@60Hz .
- H_1xHDMI2.0+1xDP1.2 : Suportă rezoluții de până la 3840×2160@60Hz .
- H_2xRJ45 IP : Suportă până la 512 camere IP și mozaic de intrare.
- H_4x3G SDI : Compatible cu HD-SDI și SD-SDI, cu rezoluție maximă de 1920×1080@60Hz .
Conectori de ieșire:
- H_4xDVI : Suportă ieșiri single-link și dual-link, cu rezoluție maximă de 4096×2160@30Hz .
- H_4xHDMI : Similar cu H_4xDVI, suportă aceleași rezoluții maxime.
- H_1xHDMI2.0 : Două conectori HDMI 2.0, cu rezoluție maximă de 8192×1080@60Hz .
Funcționalități suplimentare:
- Mod salvare ochi : Afișează imaginea într-un mod mai cald și mai puțin strălucitor pentru a reduce stresul ocular.
- Compensare bezel LCD : Permite configurări flexibile pentru afișarea pe ecrane multiple.
Note și precauții:
- Bateria nu este proiectată să fie înlocuită.
- Instalarea trebuie efectuată în rack-uri capabile să suporte cel puțin de patru ori greutatea totală a echipamentelor montate.
- Dispozitivul generează energie radiofrecvență și poate cauza interferențe în medii rezidențiale dacă nu este instalat conform instrucțiunilor.
Procesorul H2 este soluția ideală pentru aplicații profesionale care necesită gestionarea precisă și flexibilă a pereților video, oferind o combinație perfectă de performanță, versatilitate și ușurință de utilizare.
